Strop ackermana – budowa, zalety i wady rozwiązania

Strop ackermana to popularny system stropowy w Polsce. Jest chętnie wybierany przez deweloperów, wykonawców i inwestorów budujących domy.

Strop gęstożebrowy łączy szybki montaż z mocnymi parametrami technicznymi. Elementy są robione w fabrykach i potem transportowane na budowę. To znacznie przyspiesza budowę.

Każdy element stropu jest standardowy. Ma określone wymiary i parametry. To zapewnia wysoką jakość konstrukcji.

Artykuł omawia ważne aspekty stropu ackermana. Poznasz jego budowę, materiały, montaż oraz korzyści i problemy.

Tekst jest dla osób wybierających strop do domu. Jest przydatny dla profesjonalistów i inwestorów planujących budowę.

Strop gęstożebrowy pasuje do wielu budynków. Od domów jednorodzinnych po obiekty użyteczności publicznej. Jego uniwersalność sprawia, że jest popularny w Polsce.

W kolejnych sekcjach dowiesz się o budowie stropu ackermana. Poznasz materiały, etapy montażu i koszty.

Czym jest strop ackermana i gdzie znajduje zastosowanie?

Strop ackermana to nowoczesny system konstruowania pomieszczeń w budynkach. Jest to rozwiązanie prefabrykowane, łączące nośne belki z specjalnymi pustakami stropowymi. System ten jest częścią stropów gęstożebrowych, dzięki czemu wyróżnia się budową wewnętrzną.

W Polsce stropy budynków z technologii ackermana zyskały dużą popularność. To dzięki ich efektywności i niezawodności. Są one popularne w różnych projektach budowlanych. To doskonała alternatywa dla tradycyjnych stropów.

Historia i pochodzenie systemu stropowego ackermana

Strop ackermana powstał w latach pięćdziesiątych XX wieku w Niemczech. Jego twórca, niemiecki inżynier, szybko zdobył sukces. System ten szybko rozprzestrzenił się po Europie.

W Polsce strop ackermana zyskał uznanie w latach siedemdziesiątych i osiemdziesiątych. Technologia ta ewoluowała przez lata. Dziś spełnia wymogi techniczne i normy budowlane. Jest popularna w budownictwie mieszkaniowym.

Typowe zastosowania stropu gęstożebrowego w budownictwie

Strop ackermana jest stosowany w wielu obiektach. Najczęściej spotyka się go w:

• Budynkach jednorodzinnych
• Kamienicach i budynkach wielorodzinnych
• Obiektach użyteczności publicznej
• Halach garażowych
• Budynkach handlowych

Stropy budynków z systemem ackermana są popularne w budownictwie mieszkaniowym. Oferują dobre połączenie techniki, ceny i szybkości wykonania. Inwestorzy i projektanci cenią sobie niezawodność tego rozwiązania.

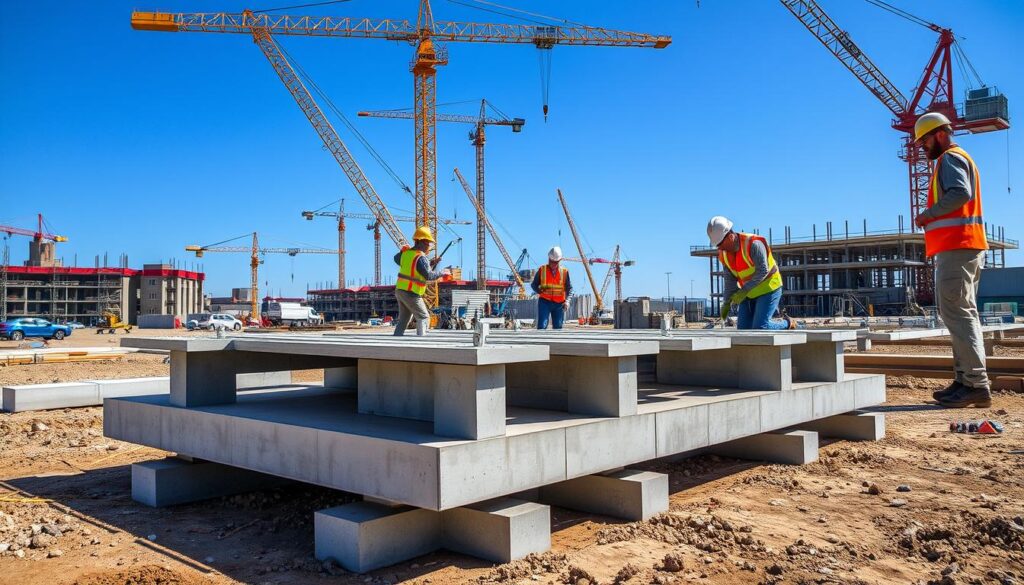

Jak wygląda konstrukcja stropu ackermana?

Strop ackermana to prefabrykowany system stropowy. Składa się z trzech głównych elementów. Te elementy współpracują ze sobą, tworząc solidną konstrukcję.

• Prefabrykowane belki żelbetowe rozłożone w określonych rozstawach (najczęściej 40–60 cm)
• Pustaki stropowe wypełniające przestrzenie między belkami
• Betonowa warstwa wylewana na całej powierzchni, tworząca żelbetową płytę stropową

Typowa grubość całego stropu wynosi 18–24 cm. Daje to odpowiednie proporcje między wytrzymałością a ciężarem.

Układ żeber i pustaków daje systemowi nazwę gęstożebrowy. Belki żelbetowe przenoszą główne obciążenia. Pustaki zmniejszają ciężar żelbetowej płyty.

Zbrojenie w belkach odpowiada za przenoszenie sił rozciągających. Beton konstrukcyjny tworzy wspólną płytę roboczą. To zapewnia prawidłowe rozłożenie obciążeń.

Wieńce obwodowe mają kluczową rolę. Połączają strop z ścianami nośnymi budynku. Dzięki nim obciążenia rozkładają się równomiernie na fundamenty.

Jakie materiały są potrzebne do wykonania stropu gęstożebrowego?

Do budowy stropu prefabrykowanego potrzebne są kilka kluczowych materiałów. Każdy z nich ma swoją rolę w tworzeniu nośnej warstwy stropu. Ważne jest znać właściwości i parametry techniczne tych materiałów.

Belki stropowe ackermana – charakterystyka i wymiary

Belki stropowe ackermana to podstawa systemu stropowego. Mają charakterystyczny kształt z płaską dolną częścią i żebrami. Teżebrami tworzą przestrzenie na dodatkowe elementy.

• Długość: od 2 do 7 metrów
• Wysokość: zwykle 16-22 centymetry
• Klasa betonu: minimum C20/25
• Zbrojenie stalowe o średnicy dostosowanej do nośności

Belki stropowe ackermana są wytwarzane w specjalnych fabrykach. Dzięki temu mają wysoką jakość i dokładne wymiary. Transport tych elementów wymaga ostrożności, a składowanie na placu budowy musi być na wyrównanym terenie.

Pustak stropowy – rodzaje i parametry techniczne

Pustak stropowy to elementy wypełniające przestrzenie między belkami. Na rynku są trzy główne rodzaje:

1. Pustaki ceramiczne – dobrze izolują ciepło, wytrzymałość na ściskanie wynosi około 1,5-2,5 MPa
2. Pustaki keramzytobetonowe – lekkie, ale mocne, wytrzymałość około 1,0-1,8 MPa
3. Pustaki styropianowe – lekkie, doskonała izolacja, wytrzymałość około 0,3-0,5 MPa

Parametry techniczne pustaka stropowego to wymiary, ciężar i izolacyjność. Wybór pustaka zależy od potrzeb projektu i funkcji stropu.

Do wykonania stropu potrzebne są także inne materiały. Na przykład beton C20/25, siatka stalowa, elementy do deskowania i materiały do wykończenia.

Jak przebiega montaż stropu ackermana krok po kroku?

Montaż stropu ackermana wymaga dokładności i systematyczności. Składa się z gotowych elementów, które trzeba złożyć na budowie. Cały proces trwa znacznie krócej niż tradycyjne metody budowania.

Przed rozpoczęciem pracy trzeba przygotować podłoże. Wieńce obwodowe i ściany nośne muszą być czyste i wyrównane. Powierzchnia pod strop powinna mieć co najmniej 10–12 centymetrów szerokości.

Przygotowanie i instalacja podpór

Następnie ustawia się podpory tymczasowe zwane stemplami. Są one rozstawione co 1,5–2 metry. Podtrzymują one całą konstrukcję stropu, aż beton nabierze wytrzymałości.

• Rozstawienie stempli zgodnie z projektem
• Sprawdzenie poziomu i stabilności każdej podpory
• Umocowanie podpór do podłoża

Układanie belek i pustaków

Belki układa się dokładnie według projektu. Każda belka musi być poprawnie oparta na ścianach nośnych. Między belkami umieszcza się pustaki, pozostawiając miejsca dla wieńców i nadpraży.

Zbrojenie i betonowanie

Po ułożeniu elementów montuje się zbrojenie rozdzielcze w formie siatki stalowej. Instalacje elektryczne i wodno-kanalizacyjne są przygotowane przed betonowaniem. Beton wylewa się równomiernie na całą powierzchnię.

1. Zagęszczanie betonu wibratorami
2. Wyrównanie powierzchni
3. Ochrona stropu ackermana przed przesychaniem
4. Czekanie minimum 21–28 dni na osiągnięcie nośności

Demontaż podpór tymczasowych odbywa się po potwierdzeniu wytrzymałości betonu. Strop osiąga maksymalną nośność po 28 dniach.

Jakie są główne zalety stropu ackermana w porównaniu do innych rozwiązań?

Strop ackermana jest bardzo popularny w Polsce. Przyciąga inwestorów i wykonawców dzięki wielu zaletom. Strop ten jest wydajny, oszczędny i łatwy w montażu.

System strop gęstożebrowy oferuje wiele korzyści. Dlatego jest wybierany przez wielu w Polsce.

Szybkość montażu stropu prefabrykowanego

Strop prefabrykowany przyspiesza budowę. Gotowe elementy są gotowe do instalacji. Montaż stropu 100 m² zajmuje tylko 2–3 dni.

• Całkowita realizacja wraz z betonowaniem trwa około 4–5 tygodni
• Eliminacja czasu oczekiwania na utwardzanie betonu monolitycznego
• Możliwość szybszego przejścia do kolejnych etapów budowy
• Redukcja kosztów pracy dzięki skróceniu czasu budowy

Ekonomiczność rozwiązania gęstożebrowego

Strop ackermana to najtańsza opcja na rynku. Jego taniość wynika z kilku przyczyn.

• Niższe koszty materiałów niż w systemach monolitycznych
• Wydatki na robociznę są mniejsze dzięki szybszemu montażowi
• Mniej potrzebny jest sprzęt budowlany
• Niski ciężar własny przy pełnej nośności

Strop gęstożebrowy działa efektywnie przy rozpiętościach do 6–7 metrów. Dostępność elementów na rynku eliminuje koszty logistyki i importu. Technologia stropu ackermana jest znana i sprawdzona, co zmniejsza ryzyko błędów.

System ten ułatwia instalację elektryczną, wodociągową i gażową. Inwestorzy mogą samodzielnie montować elementy, co obniża koszty.

Strop ackermana – jakie są wady tego systemu stropowego?

Strop ackermana ma wiele zalet, ale też ograniczenia. Ważne jest, aby znać te wady, aby dobrze planować budynki.

Jedną z głównych wad jest niska izolacyjność akustyczna. Konstrukcja żelbetowa słabo tłumi dźwięki. W wielorodzinnych budynkach trzeba stosować dodatkowe izolacje, co podnosi koszty.

Strop gęstożebrowy jest ciężki. Wymaga to mocnych fundamentów i ścian, co może być wyzwaniem.

Ograniczenia dotyczą także maksymalnych rozpiętości:

• Optymalne rozpiętości: do 6 metrów
• Większe rozpiętości wymagają specjalnych rozwiązań
• Mogą być konieczne wzmocnienia dodatkowe

Dojrzewanie betonu trwa co najmniej 28 dni. To wydłuża czas budowy w porównaniu do innych systemów.

Montaż stropu wymaga podpór tymczasowych. To generuje dodatkowe koszty. Otwory i przebicia w stropie są trudne i wymagają specjalistycznego sprzętu.

Izolacyjność termiczna stropu ackermana jest gorsza niż u stropów z wkładkami styropianowymi. Może to wpłynąć na efektywność energetyczną budynku.

Czym różni się strop ackermana od stropu monolitycznego?

Wybór systemu stropowego to ważna decyzja przy budowie domu. Strop ackermana i strop monolityczny różnią się. Strop monolityczny to jedna płyta żelbetowa na placu budowy. Strop ackermana to prefabrykowane belki połączone ze sobą.

Oba systemy mają swoich zwolenników. Ale każdy z nich jest dobry w innych sytuacjach.

Porównanie czasu wykonania obu systemów

Czas budowy wpływa na koszty i harmonogram. Montaż stropu ackermana trwa 2–3 dni w domu jednorodzinnym. Prace to rozłożenie i połączenie elementów prefabrykowanych.

Budowa stropu monolitycznego trwa dłużej. Wymaga większego zaangażowania:

• Montaż deskowania i szalunków
• Wiązanie zbrojenia stalowego
• Zalanie betonu
• Rozformowanie — zwykle po 7–10 dniach

Beton dojrzewa przez 28 dni w obu przypadkach. Ten czas jest potrzebny, by strop osiągnął pełną wytrzymałość.

Różnice w nośności i wytrzymałości konstrukcji

Konstrukcja stropu wpływa na nośność i sztywność. Strop monolityczny ma jednolitą strukturę. Zapewnia równomierne rozłożenie sił i większą sztywność.

Strop ackermana ma inny rozkład sztywności. Mimo dobrej nośności, naprężenia są bardziej zróżnicowane.

Porównanie kluczowych parametrów:

1. Sztywność — strop monolityczny wyższa
2. Rozkład obciążeń — strop monolityczny bardziej równomierny
3. Możliwość przęseł — oba systemy sprawdzają się do 8 metrów
4. Izolacyjność akustyczna — strop monolityczny lepszy dzięki jednolitej strukturze

Strop ackermana jest tańszy, ale strop monolityczny daje większą elastyczność. Każdy system jest najlepszy w innych warunkach budowy.

Jakie są wymagania techniczne dla stropu międzykondygnacyjnego typu ackerman?

Strop ackermana, znany też jako strop gęstożebrowy, musi spełniać wiele wymagań. Te wymagania określa polskie normy i przepisy budowlane. Strop ten jest bardzo ważny dla nośności budynku.

Projektowanie i wykonanie żelbetowej płyty stropowej wymaga specjalistycznej wiedzy. Trzeba dokładnie przestrzegać wytycznych normowych.

Nośność stropu ackermana musi być dokładnie obliczona. Zgodnie z normą PN-EN 1991-1-1. Strop mieszkalny zwykle musi wytrzymać obciążenie 150–200 kg/m².

Projektant musi uwzględnić różne obciążenia. Są to obciążenia stałe, jak ciężar własny i wykończenie, oraz obciążenia zmienne, jak ludzie i meble.

Maksymalne ugięcie stropu międzykondygnacyjnego nie powinno przekraczać 1/250 rozpiętości. To zapewnia bezpieczeństwo i zachowanie estetyki wnętrz. Strop ackermana spełnia ten wymóg dzięki zbrojeniu i grubości betonu.

Wymagania dotyczące odporności ogniowej są bardzo ważne. Strop międzykondygnacyjny wykonany w technologii ackermana zwykle ma klasę REI 60 lub REI 90. Oznacza to, że utrzymuje nośność przez co najmniej 60 lub 90 minut podczas pożaru.

Izolacyjność akustyczna musi być zgodna z normą PN-B-02151-3. Strop ackermana powinien osiągnąć:

• Wskaźnik izolacyjności od dźwięków powietrznych Rw ≥ 50 dB
• Wskaźnik izolacyjności od dźwięków uderzeniowych Ln,w ≤ 58 dB

Parametry konstrukcyjne żelbetowej płyty stropowej obejmują:

1. Grubość nadbetonowania minimum 4–5 cm
2. Klasa betonu C20/25 lub wyższa
3. Zbrojenie rozdzielcze zgodnie z projektem
4. Długość oparcia belek na ścianach nośnych minimum 10–12 cm
5. Wieńce obwodowe odpowiednio zbrojone i połączone ze ścianami

Strop międzykondygnacyjny wymaga projektu technicznego od uprawnionego projektanta. Podczas realizacji konieczny jest nadzór konstrukcyjny. Wszystkie prace muszą być zgodne z obowiązującymi normami i przepisami budowlanymi w Polsce.

Ile kosztuje wykonanie stropu ackermana w Polsce?

Koszt stropu ackermana zależy od wielu czynników. Na przykład od projektu i warunków budowy. Strop gęstożebrowy jest popularny w Polsce. To dlatego, że jego ceny są stosunkowo niskie.

Orientacyjnie, materiały kosztują 80–120 zł/m². Robocizna to 40–70 zł/m². W sumie, koszt wynosi 120–190 zł/m². To zależy od regionu i złożoności projektu.

Czynniki wpływające na cenę stropu gęstożebrowego

Cena stropu gęstożebrowego zmienia się. Zależy to od kilku ważnych czynników.

• Rozpiętość stropu – większe odległości wymagają więcej materiałów
• Typ pustaków – ceramika jest droższa niż styropian, ale lepsza izolacyjnie
• Grubość konstrukcji – wyższe stropy zużywają więcej surowców
• Lokalizacja budowy – ceny materiałów różnią się w różnych województwach
• Dostępność placu – trudny dojazd zwiększa koszty transportu
• Sezonowość – letnie sezony budowlane są droższe
• Ilość otworów – więcej przebicia zwiększa wydatki
• Sposób wykonania – system gospodarczy jest tańszy niż usługa firmy

Porównanie kosztów z innymi systemami stropowymi

Strop ackermana jest konkurencyjny cenowo. Porównując z innymi rozwiązaniami na rynku polskim, jest tańszy.

1. Strop monolityczny – 150–250 zł/m² (droższy o 20–40%)
2. Strop Teriva – 130–200 zł/m² (porównywalny koszt)
3. Strop Filigran – 180–280 zł/m² (droższy o 30–50%)
4. Płyty kanałowe – 200–300 zł/m² (droższe o 40–60%)
5. Strop drewniany – 80–150 zł/m² (tańszy, inne parametry)

Przy wyborze stropu ważne są nie tylko ceny materiałów. Ważny jest też czas montażu i wymogi sprzętowe. Dokładną wycenę stropu powinien zrobić kosztorysant.

Jakie są najczęstsze błędy przy montażu stropu ackermana?

Montaż stropu ackermana wymaga dokładności. Ważne jest, aby uważać na każdy krok. Niewłaściwe ustawienie podpór to jeden z głównych błędów.

Stempla powinny być rozstawione co 1,5 do 2 metrów. Zbyt blisko, a strop uginie się. Podpory muszą leżeć na stabilnym podłożu. Jeśli nie, konstrukcja stropu może ulec poważnym uszkodzeniom.

Kolejnym problemem jest krótkie oparcie belek na ścianach. Belki muszą leżeć na co najmniej 10 do 12 centymetrach. Krótkie oparcie może spowodować pęknięcia i osłabienie stropu.

Błędy w rozmieszczeniu pustaków są niebezpieczne. Jeśli pustaki nie są dokładnie dopasowane, beton może wypłynąć. To obniża wytrzymałość stropu.

Grubość warstwy nadbetonowania jest kluczowa. Powinna wynosić co najmniej 4 do 5 centymetrów. Mniej niż to zmniejsza nośność stropu.

Brak siatki rozdzielczej lub jej złe ułożenie osłabia strukturę. Zbrojenie wieńców obwodowych musi być właściwe. Usunięcie podpór zbyt szybko jest niebezpieczne. Podpory można usunąć po 21 do 28 dniach.

Podczas betonowania ważna jest konsystencja betonu. Zbyt rzadki lub gęsty beton nie jest dobry. Brak zagęszczania wibratorami powoduje powietrze w betonie. Pielęgnacja betonu po wylaniu jest kluczowa, zwłaszcza w upalne dni.
